WQ4850、WQ4851、WQ4852功能特點
適用范圍：適用于各種半導體二極管、三極管、結型場效應管JFET、MOS場效應管MOSFET、絕緣柵雙極晶體管IGBT、可控硅、光耦、三端穩壓器及壓敏電阻等器件的測試。
大電流： 最大電流WQ4850：50A，WQ4851：100A，WQ4852：200A
數字存儲：測量文件可以存儲在本機，也可以通過USB_DEVICE接口存儲至電腦或者通過USB_HOST接口存儲到移動閃盤�？梢员４鏋闇y(cè)量文件WQF格式，也可以保存為JPG、BMP、CSV、XLS等格式。保存在電腦上的數據可以打印圖片及測量結果報表，也可以下載至儀器。
編輯測量文件：可以在儀器上編輯測量文件，也可以在電腦上編輯測量文件，測量文件包括：器件名稱、器件類型、需要測量的參數（一個文件最多20個參數）、每個參數的測量條件、判定條件（即測量結果允許的最小值及最大值）等。在電腦上編輯的測量文件可以下載到儀器，在儀器上編輯的測量文件也可以上傳到電腦。測試完成后的測量文件還包括每個參數的測量結果數據，以及判定結果。

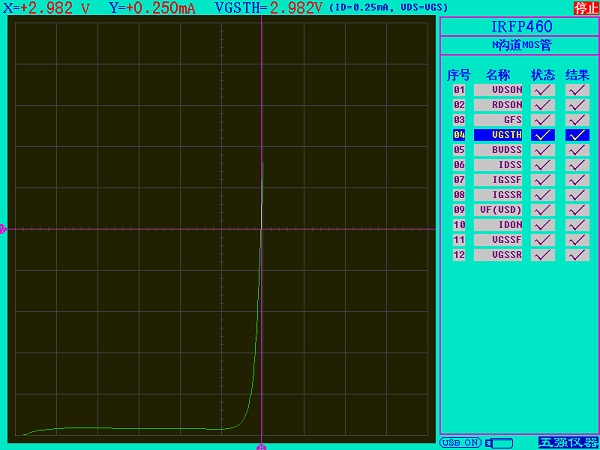

游標自動跟蹤：游標能夠自動定位測量條件，并且自動跟蹤測量曲線和測量條件的交叉點。

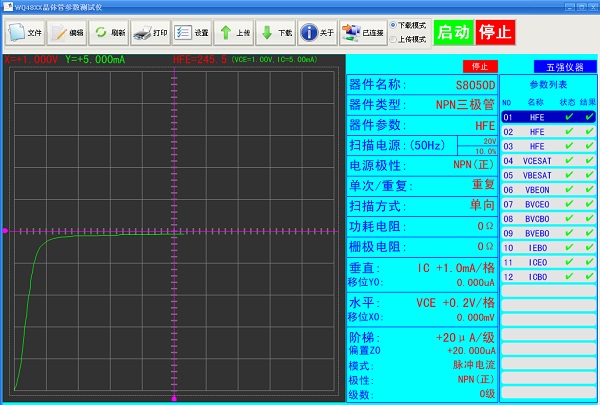

電腦及儀器之間的交互控制：電腦可以控制儀器下載、上傳測量文件，可以控制儀器切換測量參數，可以控制儀器啟動或停止測試。同樣儀器也可以控制電腦下載及上傳測量文件，切換測量參數等。
自動測量：一鍵測量多個參數，無需改變連接方式。

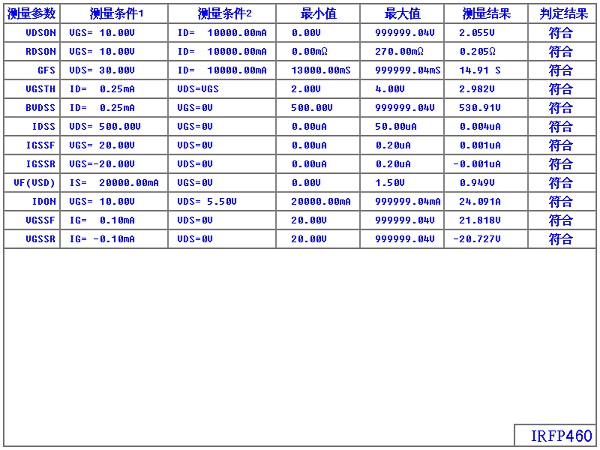

測量結果報表：測量結果報表內容包括測量參數名稱、測量條件、測量結果數據、判定結果等。
測量結果超差提示：當測量結果報表中有一個或多個參數的測量結果數據不符合判定條件規定的上、下限值時，儀器會發出聲光提示。
高壓耐壓測試：儀器提供0-5kV的掃描電源，可以測試器件的高壓耐壓特性。
高壓直流漏電流測試：儀器提供DC:0-4 kV的直流電源,可以測量器件的微弱漏電流參數。
安全性能：停止?fàn)顟B(tài)切斷集電極電源及基極電壓、電流輸出，確保操作人員、被測器件及儀器安全。
顯示界面：8寸800×600 TFT彩色液晶顯示器，友好的人機界面。

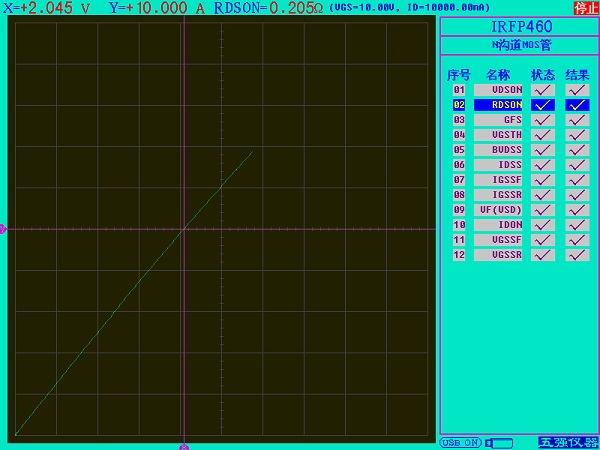

參數顯示：自動測量器件參數的同時顯示參數名稱、測量結果數據、測量條件等。
配對挑選：可以同時顯示一幅靜態圖形和一幅動態圖形，方便對兩個器件進行直觀地比對。
通信接口：USB_DEVICE接口連接電腦，USB_HOST接口連接移動閃盤。
技術規格
Y軸系統：
集電極電流（IC）
WQ4850: 10μA/div ～ 5A/div， 18檔
WQ4851: 10μA/div ～ 10A/div，19檔
WQ4852: 10μA/div ～ 20A/div，20檔
漏電流(IR): 0.01μA/div ～ 100μA/div，13檔
X軸系統：
集電極電壓Vce: 10mV/div ～ 100V/div，13檔
基極電壓Vbe: 10mV/div ～ 2V/div，8檔
二極管反向耐壓Vd：100V/div ～ 500V/div，3檔
階梯系統
階梯電流
WQ4850: 0.2μA/級 ～ 0.5A/級，20檔
WQ4851: 0.2μA/級 ～ 1.0A/級，21檔
WQ4852: 0.2μA/級 ～ 1.0A/級，21檔
階梯電壓
普通10mV/級 ～ 2V/級， 8檔
特殊0.1V/級～ 0.2V/級，2檔
階梯偏置
普通10mV/級 ～ 2V/級：±1級階梯
特殊0.1V/級：正極性時-1V～+10V，負極性時-10V～+1V
特殊0.2V/級：正極性時-2V～+20V，負極性時-20V～+2V
掃描電源
集電極掃描電壓及電流峰值：
WQ4850: 20V(50A)， 100V(5A)， 1000V(0.5A)
WQ4851: 20V(100A)，100V(10A)，1000V(0.5A)
WQ4852: 20V(200A)，100V(20A)，1000V(0.5A)
注：掃描電源1000V檔，實際最大輸出峰值電壓不低于1500V。
二極管反向電壓及電流峰值：5000V(5mA)
功耗限制電阻 0Ω、0.75Ω、1Ω、5Ω、10Ω、75Ω、100Ω、500Ω、1kΩ、10kΩ、100kΩ共11檔
柵極電阻 0Ω、10kΩ共2檔
