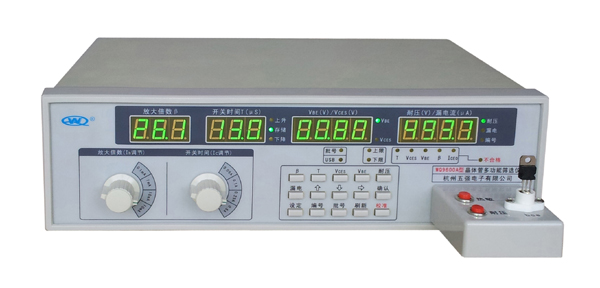

五強電子WQ9600A晶體管多功能篩選儀

功能特點：

◆儀器采用32位高速ARM處理器技術，內部時鐘高達100MHz，能夠真正準確測量晶體管的開關時間，并且將時間測量分辨力提高到0.01μS。

◆能夠自動測量晶體管的放大倍數β、開關時間（上升時間Tr、存儲時間Ts、下降時間Tf）、正向壓降Vbe、飽和壓降Vces、耐壓BVceo、漏電流Iceo等參數。

◆儀器在本機數字顯示測量參數的同時還將測量參數及設置參數通過高速USB接口發送至電腦，方便用戶對測量數據進行統計、打印等管理。

◆儀器能夠根據測量參數對被測器件進行自動分批、對不合格器件自動報警，并且指明不合格項目。

◆測試速度非�？旖荩�1秒鐘內完成參數測試。非常適合電子整流器、節能燈生產廠家對晶體管進行快速批量篩選。

技術參數：

1. 測量參數Measure parameter:

◆放大倍數β：（0 - 999）

◆開關時間Switching time T ：(0.01μS - 99.9μS)，包括上升時間、存儲時間、下降時間。Including Tr、Ts、Tf

◆飽和壓降Vces：（0 - 2V）

◆正向壓降Vbe：（0 - 2V）

◆漏電流Leakage current Iceo：（0.01μA - 3mA）

◆耐壓Withstand voltage BVceo：（50V - 650V）

2. 測試條件 Testing conditions:

◆β測試Ib注入電流分三檔 β test three different Ib current：0.1mA、1.0mA、10mA。

◆開關時間測試Ic電流分四檔 Switching time test four different Ic current：0.5A、0.25A、0.1A、0.05A；對應Ib電流為 the corresponding Ib current: 0.1A、0.05A、0.02A、0.01A。

◆Vbe、Vces的測試條件與開關時間測試條件相同The testing condition of Vbe and Vces is same as switching time testing condition.

◆漏電流Iceo測試電壓: 50V~650V連續可調。Test voltage for leakage current Iceo: 50V~650V adjustable.
