五強電子WQ4832晶體管特性圖示儀

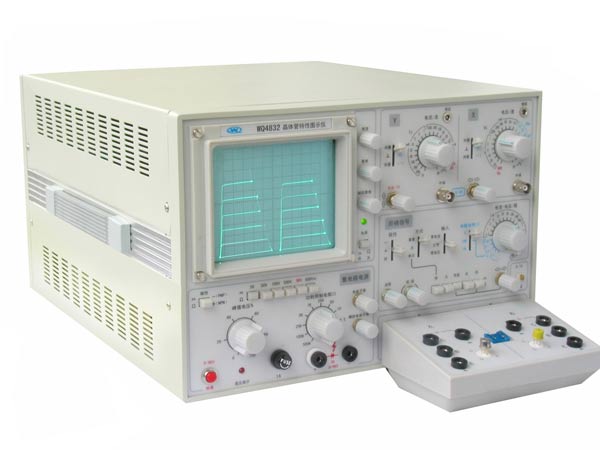

    WQ4832型晶體管特性圖示儀
    WQ4832型晶體管特性圖示儀采用示波管顯示半導體器件的各種特性曲線。本儀器具有二簇曲線顯示，雙向集電極掃描功能，可以對被測半導體器件的特性進行對比分析，便于晶體管的配對。設有5kV高壓裝置。本儀器適用于各種半導體三極管、二極管、場效應管、可控硅、穩壓二極管、及三端穩壓器等器件的測試。
Ｙ軸偏轉因數：
    集電極電流范圍（IC）0.5μA/div—1A/div  分２０檔
　�。↖R）50nA/div—1μA/div  分５檔
　　基極電流或基極源電壓（　  ）0.01V/div
　　外接輸入0.01V/div
Ｘ軸偏轉因數：
    集電極電壓范圍（VC）10mV/div—50V/div  分12檔
    (VD) 500V/div
    基極電流或基極源電壓（     ）0.01V/div
    外接輸入    0.01V/div
階梯信號
    階梯電流范圍：0.5μA/級--100mA/級  分17檔
    階梯電壓范圍：0.05V/級—1V/級     分5檔
    串聯電阻：O、10KΩ、1MΩ          分３檔
    每簇級數：1—10級 連續可調。
    每秒級數：200
    極性：正、負、異   分三檔。
集電極掃描信號
    峰值電壓范圍及電流容量：
    0—10V檔       (10A)
    0—50V檔      (1A)
    0—100V檔     (0.5A)
             0—500V檔    (0.1A)
    0—5KV檔      (5mA)
             0--500VAC檔   (0.1A)
   功耗限制電阻： 0~500KΩ     分11檔
一般性能
    形式：   臥式
    外形尺寸：320×210×400(mm)
    重量：    約18kg
    電源電壓：220V±10%
    頻率：    50Hz±5%
    視在功率：非測試狀態   約50VA
              最大功率     約80VA

 杭州五強電子有限公司
 地址：杭州拱墅區康中路10號1號樓5樓
 電話：0571-88032909
WQ4832 Transistor Curve Tracer
WQ4832 is a transistor curve tracer, which is used to measure various characteristic curves of transistor device.
Specifications
Y Axis Deflection Coefficient
Collector Current: （IC）0.5μA/div—1A/div  in ２０ steps
　　　　�。↖R）50nA/div—1μA/div  in ５ steps
X Axis Deflection Coefficient
Collector Voltage:  （VC）10mV/div—50V/div  in 12 steps
           (VD) 500V/div
Base Voltage:       (VBE)  0.05V/div—1V/div  in 5 steps
Step Signal
Step Current:  0.5μA/step—100mA/step  in 17 steps
Step Voltage:  0.05V/step—1V/step    in 5 steps
Collector Sweep Signal
Voltage Output and Current Capacity:
                            0—10V        10A
                            0—50V       1A
                            0—100V      0.5A
                                     0—500V      0.1A
                            0—5KV       5mA
                            0—500V(AC)  0.1A
OTHER
Power Supply:                AC220V/50Hz
Useful Screen Area of CRT    10div×10div (1div=0.8cm)
Dimensions:                   320×210×400(mm)
Weight:                      18kg Approx
